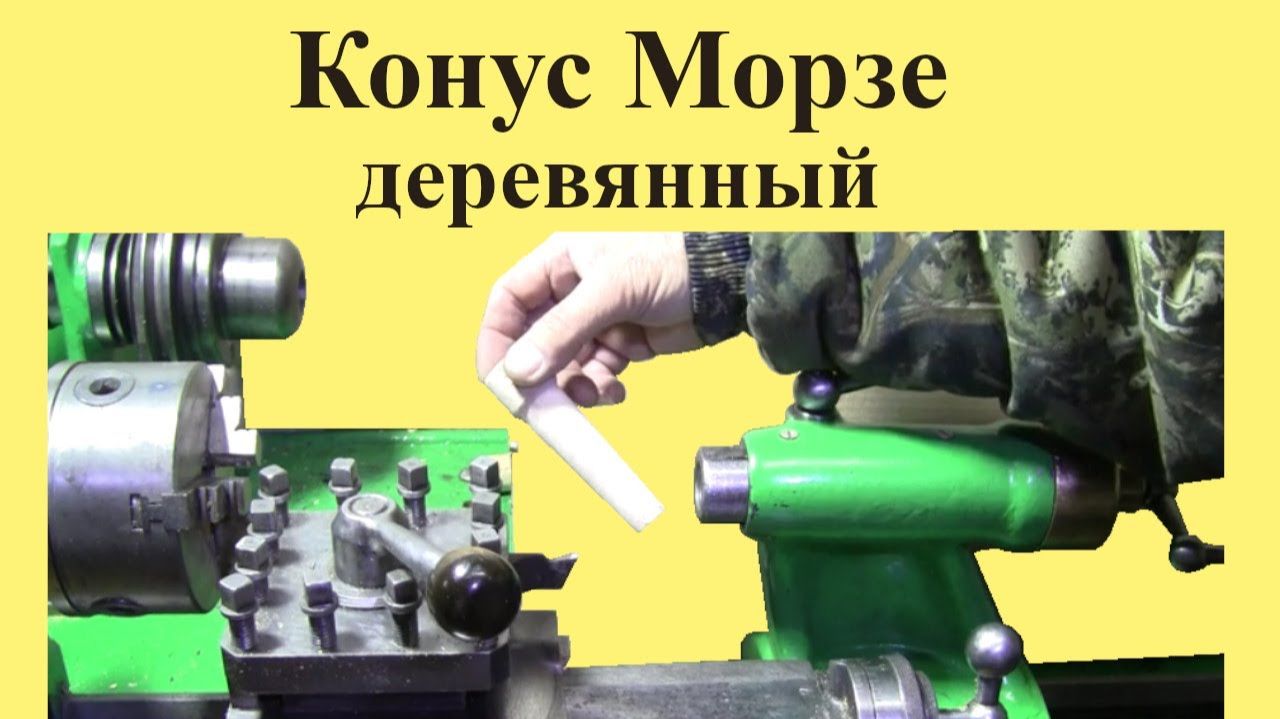

Изготовление ДЕРЕВЯННОГО КОНУСА для ПРОЧИСТКИ конусов станков( ЮТУБ 2янв 2022)
Показано изготовление деревянного конуса Морзе для прочистки конуса в пиноли задней бабки или в шпинделе. Приглашаю посмотреть другие видео на моём канале на ЮТУБ в плейлистах «Станки. Ремонт и доработки. Модернизация»: https://www.youtube.com/playlist?list=PLmP5IFA2la2GMeKIcvDp9swc9hIYG637V «Инструмент. Затачивание инструмента»: https://www.youtube.com/playlist?list=PLmP5IFA2la2GQY9Pb0aYUrFb9AMMm5ace «Изделия из шаров. Работа с шарами» https://www.youtube.com/playlist?list=PLmP5IFA2la2Ha5IwxzNQRJ5Y_zuYLQebP Приглашаю на мой канал на ЮТУБе: https://www.youtube.com/my_videos?ar=1571498052054&o=U Адрес этого видео на ЮТУБе: https://youtu.be/zJ0bCpk3Vyc Так как этот немецкий токарный станок старинный и очень давно работает, я решил проверить состояние конуса пиноли задней бабки. Конус пиноли задней бабки у этого станка - КМ3. Взял такую чистовую конусную развёртку и осторожно вращаю развёртку. Ощущалась неравномерность сопротивления вращению развёртки. Видно, что на некоторых зубьях имеется некоторое количество металлической стружки. Это говорит о том, что были или забоины, или внедрённые частицы металлической стружки, или надиры. При установке в заднюю бабку инструментов (свёрл, развёрток, центров) принято протирать у этих инструментов конуса. А внутренний конус обычно не протирают. Отверстие в конусе пиноли не закрывается. И конус не защищается от попадания стружки, грязи, пыли. В конус пиноли может случайно попасть стружка. И когда инструмент вставляется в этот конус, стружка может вдавиться или в конус инструмента, или в конус пиноли. На инструменте стружка видна, её легко удалить. А внутренний конус пиноли проверяется и очищается далеко не каждый раз при вставлении инструмента. Прочищать конус каждый раз конусной чистовой развёрткой нежелательно, потому что так мы быстро испортим конус в пиноли. Тряпкой не удаётся удалить внедрённую в конус пиноли стружку. Поэтому я решил сделать деревянный конус Морзе КМ3 для прочистки внутреннего конуса в пиноли. На моём канале есть видео «Как выточить КОНУС МОРЗЕ на токарном станке», в котором подробно рассказано, как выставить верхние салазки для точения конусов Морзе с базированием по корпусу токарного патрона: https://youtu.be/1-6naGgrVUs В этом видео рассказана кратко суть метода. Для изготовления конуса КМ3 необходимо развернуть верхние салазки на угол 1°26´16´´. Проблема в том, что угол конуса Морзе задаётся с точностью до секунд, а у токарных станков отсчётная шкала имеет цену деления в 1°. На станке нельзя обеспечить точные угловые размеры. Зато на станке можно производить точную подачу по лимбам и производить точные измерения по индикатору. Поэтому угол можно обеспечить косвенно, задавая линейные величины. Для угла 1°26´16´´ синус равен 0,02509. Для этого станка и этого патрона выбрана такая же подача 48 мм, как я делал на станке МН-80. Тогда необходимо добиться такого положения верхних салазок, когда будет выполняться условие: при ходе верхних салазок 48 мм смещение индикатора должно быть 1,205 мм. Это будет означать, что салазки повернуты на угол 1°26´16´´. Салазки выставил по индикатору. Установил резец и предварительно обработанную деревянную заготовку. Выточил конус. Вращая этот конус, можно прочищать конус пиноли задней бабки или конус шпинделя. Конус из твёрдого дерева, я надеюсь, сможет очистить поверхность конуса пиноли, вырвать прилипшую стружку. Теперь я буду защищать от попадания стружки и грязи внутренний конус задней бабки этим деревянным конусом. И снимать его буду только при работе задней бабкой. Выточил в резерв ещё два таких конуса, а также выточил по паре деревянных конусов КМ2 и КМ1 для прочистки конусов своих станков JMD-1 и МН-80. Конечно, можно для этой цели сделать любые деревянные конуса, например, метрические.
