Экспорт DXF для лазерного резака из Fusion 360 SKETCH

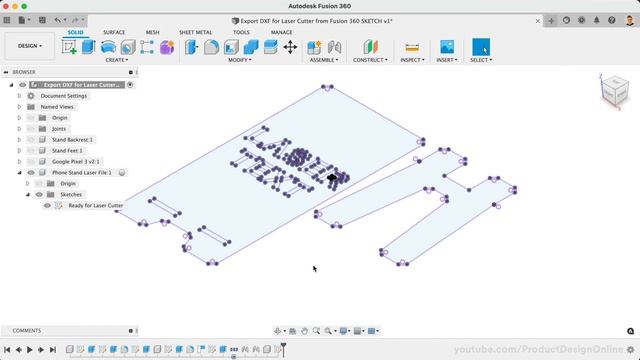

Экспорт DXF для лазерного резака из Fusion 360 SKETCH - Изучение Fusion 360 для лазерной резки 00:00 Файл DXF, или "Формат обмена чертежами", - это распространенный тип файла, используемый в САПР и различными программными пакетами. 00:08 Файлы DXF могут использоваться в векторных форматах, что позволяет станкам с ЧПУ следовать их двумерным траекториям. 00:15 Файлы DXF похожи на файлы DWG, однако они более совместимы с другими программами так как имеют свободное редактирование. 00:23 Файлы DWG могут различаться по версии, поэтому я рекомендую выбирать по возможности формат DXF. 00:30 DXF был изначально создан Autodesk, поэтому неудивительно, что Fusion 360 может экспортировать файлы в формате DXF. 00:37 В прошлых уроках KeyKey подготовил эту подставку для телефона к лазерной резке. 00:42 В качестве контроля масштаба и замкнутых профилей, мы рассмотрим "проецирование" всех 3D объектов в один эскиз. 00:50 Теперь мы будем использовать этот единый эскиз для экспортирования нашего проекта в файл DXF. 00:56 Я открою папку "Компонент" и папку "Эскизы". 01:01 Именно здесь расположен отдельный эскиз, содержащий все, что нужно вырезать. 01:05 Я рекомендую присваивать имена вашим эскизам, особенно если они готовы для лазерного резака. 01:10 Это может быть полезно, в случае передачи файла другим людям или если вы планируете работать над ним в дальнейшем. 01:16 Просто выберите эскиз единожды и щелкните второй раз, чтобы изменить название. 01:21 Затем мы можем напечатать "Ready for Laser Cutter". 01:26 Экспортировать эскиз Fusion 360 в файл DXF очень просто: щелкните правой кнопкой мыши на эскизе в браузере Fusion 360, а затем выберите "Сохранить как DXF". 01:36 Затем мы можем определить имя и местоположение файла. 01:40 Я запишу это как "Подставка для телефона Laser" и сохраню в папке "Загрузки". 01:46 Этот процесс выполняется локально на вашем компьютере и должен быть достаточно быстрым. 01:50 Помните, что файл DXF будет включать только то, что входит в этот эскиз, независимо от того, что еще есть в вашем файле проекта. 01:59 После экспорта файла DXF откройте его во Fusion 360 или в другой графической программе, чтобы проверить файл на точность. 02:07 Во Fusion 360 выберите Файл, Открыть и укажите файл DXF. 02:15 Это отличный способ перепроверить, все ли было включено в экспорт DXF, все ли контуры замкнуты, что текст имеет переходы, и что в экспорт не были включены лишние объекты эскиза. 02:29 Важно отметить, что при выборе DXF в настройках "Файл - Экспорт" или в центре A360 в качестве параметра Экспорт вы получите файл DXF, включающий все эскизы из вашего дизайн-файла. 02:43 Данный метод можно использовать, если ваш проект включает только один эскиз. 02:48 Однако если ваш проект состоит из более чем 1 эскиза, вам нужно создать эскиз, соответствующий требованиям к контурам для лазерного станка, и экспортировать этот эскиз в DXF. 02:59 Подводя итог, можно сказать, что Fusion 360 позволяет быстро экспортировать эскиз в файл DXF из меню правой кнопки мыши. 03:07 Избегайте использования опции DXF из меню Файл - Экспорт или Центра A360, так как она будет включать все Эскизы в ваш проект, что приведет к запутанному или искаженному файлу DXF. 03:20 Файлы DXF могут экспортироваться также и из рабочей области чертежей Fusion 360. Если вам зашло это видео и вы извлекли из него пользу лайкните его и оставьте комент. а также подпишитесь на наш канал и смотрите следующие обучающие видео.
