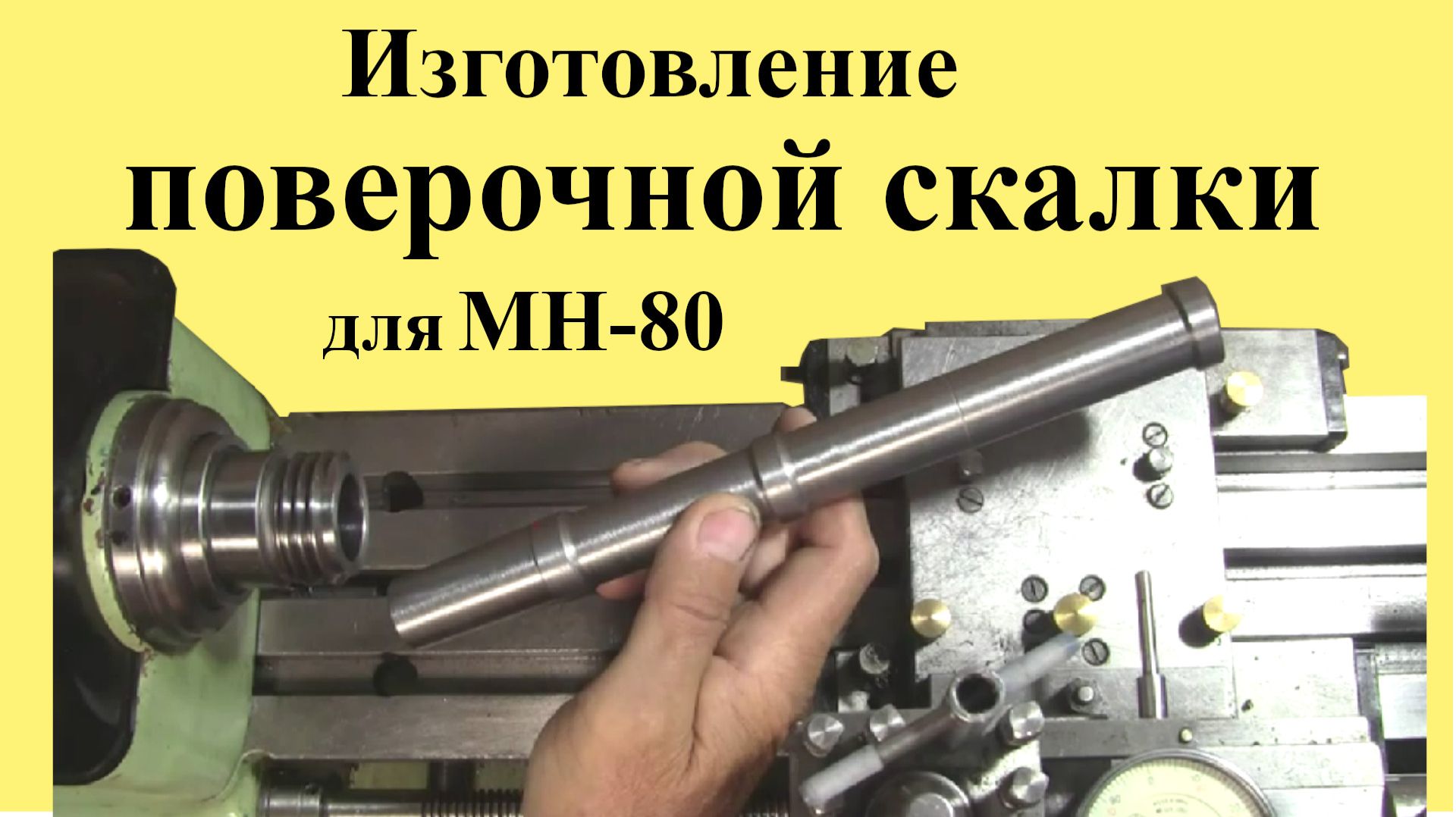

Токарный станок МН-80. ИЗГОТОВЛЕНИЕ СКАЛКИ для проверки положения ПБ (ЮТУБ 7 авг. 2022 г.)
Показано изготовление поверочной скалки для передней бабки токарного станка МН-80. В прошлом видео было показано, как с помощью этой самодельной скалки я проверяю положение ПБ токарного станка МН-80 и выставляю ПБ: https://youtu.be/ho4G68kXv64 С помощью этой скалки можно выставлять и положение верхних салазок. Как я это делаю, покажу в одном из моих следующих видео. Приглашаю посмотреть другие видео на моём канале в плейлистах «Токарный станок МН-80. Модернизация»: https://www.youtube.com/playlist?list=PLmP5IFA2la2GsIAFwq40PqJlPadGZ7LfJ «Часовой токарный станок Т-65»: https://www.youtube.com/playlist?list=PLmP5IFA2la2GVcinARZ7icCypsyGi2OwX «Станки. Ремонт и доработки. Модернизация»: https://www.youtube.com/playlist?list=PLmP5IFA2la2GMeKIcvDp9swc9hIYG637V «Инструмент. Затачивание инструмента»: https://www.youtube.com/playlist?list=PLmP5IFA2la2GQY9Pb0aYUrFb9AMMm5ace «Изделия из шаров. Работа с шарами» https://www.youtube.com/playlist?list=PLmP5IFA2la2Ha5IwxzNQRJ5Y_zuYLQebP Приглашаю на мой канал: https://www.youtube.com/my_videos?ar=1571498052054&o=U Адрес этого видео: https://youtu.be/LVRBkeyI3PM Изготовил поверочную скалку. Она устанавливается в конус шпинделя. Для этого на одном конце скалки выточен метрический конус 1:20. Такой же, как в шпинделе. На скалке выполнено три пояска, в которые упирается стержень индикатора часового типа. Скалка крепится в шпинделе, втягивается в него. Для этого со стороны конуса на скалке выполнено резьбовое отверстие под такой самодельный шомпол. Как я сделал этот шомпол и гайку к нему, показано в моих видео: «Токарный станок МН-80. Изготовление ПЕРЕХОДНОЙ ВТУЛКИ», 10:35 https://youtu.be/o-QT8c3EqAI «Токарный станок МН-80. Изготовление ГАЙКИ ШОМПОЛА»: https://youtu.be/QaMa92rBdPs На моём канале уже есть видео, где я показал проверку положения передней бабки без специальной скалки, с помощью одноразовой оправки малой длины: «Токарный станок МН-80. ПРОВЕРКА положения ПЕРЕДНЕЙ БАБКИ»: https://youtu.be/6GBuSnO0nHM Теперь я изготовил длинную многоразовую скалку для более точного выставления передней бабки. В этом видео подробно показано изготовление этой скалки. Для обработки конуса 1:20 необходимо было развернуть верхнюю часть суппорта на 1°25´ 56", то есть с точностью до секунд. Но с такой точностью выставить салазки невозможно, у таких станков отсчётная шкала имеет деление в 1°. Это во-первых. А во-вторых, неизвестно, какой фактически угол имеет конусное отверстие в шпинделе. Поэтому выставил верхние салазки с обкаткой по индикатору по коническому отверстию в шпинделе. Такой способ я уже применял несколько раз и рассказывал об этом в моих видео: «ВТУЛКА ПЕРЕХОДНАЯ для ступенчатых ЦАНГ-ЁЛОЧЕК для МН-80»: https://youtu.be/_7SHF7ty-FU «ИЗГОТОВЛЕНИЕ ЦАНГОВОГО ПАТРОНА для токарного станка МН-80»: https://youtu.be/jAx_oU_RGvM «Изготовление ЦАНГОВОГО ПАТРОНА под ЦАНГИ ER 25 для МН-80»: https://youtu.be/Y40V3KlkKCw С помощью такой самодельной скалки можно проверять и регулировать положение передней бабки в горизонтальной, плоскости. А также можно проверять положение передней бабки в вертикальной плоскости. С помощью этой скалки можно выставлять и положение верхних салазок.
