ОПУ для КБ-408.21 9I-1B50-2320-1008-3 (60 отверстий) | Кран-Мастер

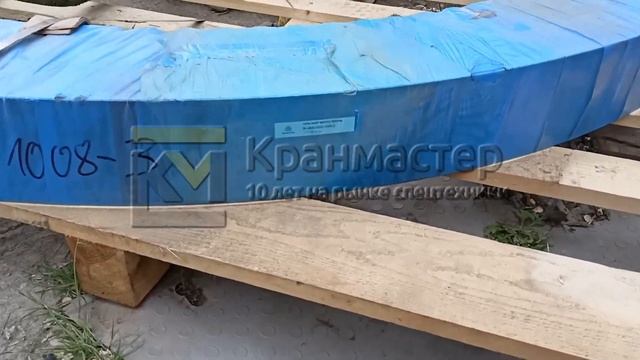

Опорно-поворотное устройство 9I-1B50-2320-1008-3 для крана КБ-408.21 60 отверстий с внешним диаметром d-2500 мм, модулем 16 и с 130 зубьями. Сайт: https://kran-master74.ru/spares/zapchasti_dlya_bashennykh_kranov/oporno_povorotnoe_ustroystvo/oporno_povorotnoe_ustroystvo_opu_7_48_otverstiy_proizvodstvo_slovakiya_dlya_kb_403_kb_404_kb_405_kb_408/ Телефоны для связи: 8 (351) 222-30-43 | 8 (800) 500-60-36 Email: mail@kran-master74.ru Представляет собой шариковую опору (подшипник) с внутренним зацеплением, предназначенный для вращения рабочей платформы башенного крана с установленным на ней оборудованием (башней, стрелой, лебедками и т. п.) относительно неповоротной, а также для передачи комбинированных нагрузок (осевой, радиальной и крутящего момента), действующих на поворотную часть в процессе работы. Применяется в изделиях, работающих с частотой вращения не более 1,5 об/мин. Опорно-поворотное устройство ОПУ 9I-1B50-2320-1008-3 (60 отв.) используется для установки на: - Башенные краны КБ-415, КБ-408.21 (SMK-10.200), TDK-10.180 - Кран самоходный КС-1271 - Кран-лесопогрузчик КБ-572А, КБ-578 - Кран портальный КП-450 - Установки карусельного отжига Характеристики: Тип: Шариковое Зацепление: внутреннее Диаметр делительной окружности, мм: 2080 Модуль, мм: 16 Количество зубьев: 130 Количество отверстий на обоймах: 60 Толщина зубьев, мм: 21,159 ... 20,679 Высота головки зуба, мм: 8,0 Высота ножки зуба, мм: 24,8 Материал наружного кольца: 42СrМо4 V Угол зацепления, °: 20 Форма зуба: Модифицированная эвольвента DIN 867 Допуск бокового зазора на зубчатом зацеплении, мм: 0,480 ... 0,960 Коэффициент смещения исходного контура зубчатого венца: X= + 0,3 Радиaльное биение делительной окружности зубчатого венца, мм: 0,700 Высота ОПУ в сборе, мм: 145 Масса, кг: 1450 Материал колец: сталь 50Мп
