Мощная точечная сварка своими руками на MOSFET и Arduino NANO V3

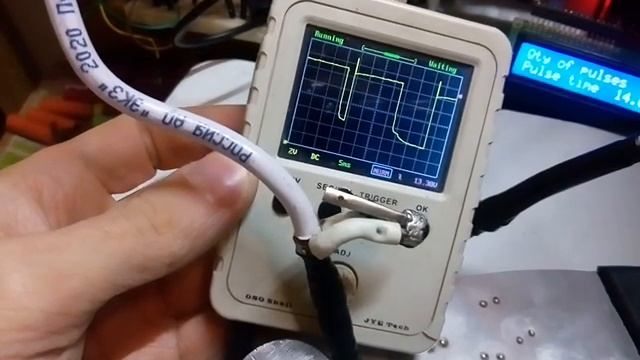

Показываю осциллограмму на клеммах питающей батареи: 1:00 Толщина нержавейки на видео 0.4 мм. Здесь приваривание строительной ленты из мягкого (ранее оцинкованного) железа 0,4 мм: https://www.youtube.com/watch?v=r-gzMezHo8Q _ Проект сварочника зародился несколько лет назад из проекта от Malestrics V1.0 и с тех пор совершенствовался, зачастую опережая первого автора, например автоспуск первым появился именно в нём, а потом "по совпадению" там... без шуток. А китайцы вообще тогда не знали, что такое сварка от аккумулятора и продавали ящики с трансформаторами по 300-350$. _________________________________________________________________ Аппарат давно показывает просто ОТЛИЧНЫЕ результаты по свариванию различных металлов и толщин (кроме бессмысленно хрупкого алюминия и пока меди толще 0.1 мм), но тем не менее находится на стадии совершенствования (в основном уже софтового и управляющей части). На данный момент для публичного скачивания доступны: - СХЕМА - ОПИСАНИЕ - ПРОШИВКА (ino, HEX) - СИЛОВАЯ ПЛАТА в PDF, например для LUT https://vk.com/topic-148896175_396065... Несколько людей уже повторили, либо видоизменили проект и очень довольны результатом. Вот так я собирал beta-версию: https://youtu.be/YaYGGL6ZK88 (сейчас там индикация в мс, а не мкс) А сейчас я пересадил сварочник на ионисторную сборку из 6 банок по 3000А и подпитываю её от USB с повышайкой: 13.8 В 0.3 А. Так теперь на нём варится нержавейка 0.7 мм на 20 и 30 мс: https://youtu.be/Hz28aeaUktA Так легко и быстро и чисто варится Ni 0.2 мм: https://youtu.be/Oqiwq0gAQHs https://youtu.be/qYs-kkSpBVo?t=87 Ni 0.3 мм: https://youtu.be/oxTbGS-34BQ?t=174 Так варится стальная сетка 0.3 мм: https://youtu.be/v7NNIOZAO0Y Нержавейка 0.7 мм на 20 и 30 мс: https://youtu.be/Hz28aeaUktA Пруты, проволока 2-4 мм крест-накрест, если нормально сделать контакторы, варит тоже отлично. Можно собирать конструкции типа небольших абажуров и подсвечников, чинить сушилки, подставки в микроволновку и прочие мелкие конструкции. Так варится медь 0.1 мм от автоаккума: https://youtu.be/Mhk2iRAJb-U А вот так медь 0.2 мм от 6-ти ионисторов: https://youtu.be/kZWhfZ8dOKg Желающим повторить проект этого МОЩНОГО И НАДЁЖНОГО точечного сварочника и сэкономить и время/нервы на сбор деталей и деньги за его сборку, представляю: 1) заводские двусторонние печатные платы силовой части сварочника. Цена ~800 руб. Осталось мало штук. 2) «КИТ-набор», включающий в себя данную печатную плату и большинство необходимых электронных и металлических компонентов для сборки (кроме кабелей, педали, кнопок настроек). Ориентировочная цена за КИТ без шин при $=70₽: ~7400 руб. C шинами 9000 р. https://vk.com/market-148896175?w=product-148896175_6057637 Но, надеюсь, скоро я сделаю и её. Комплектация набора обговариваема - что-либо можно будет исключить, например, если у вас уже есть экран 1602, Arduino Nano V3 и т.п. В набор не будет входить очень простая управляющая плата, которую без труда можно сделать самостоятельно за полвечера, там очень мало деталей. _________________________________________________ На канале е
