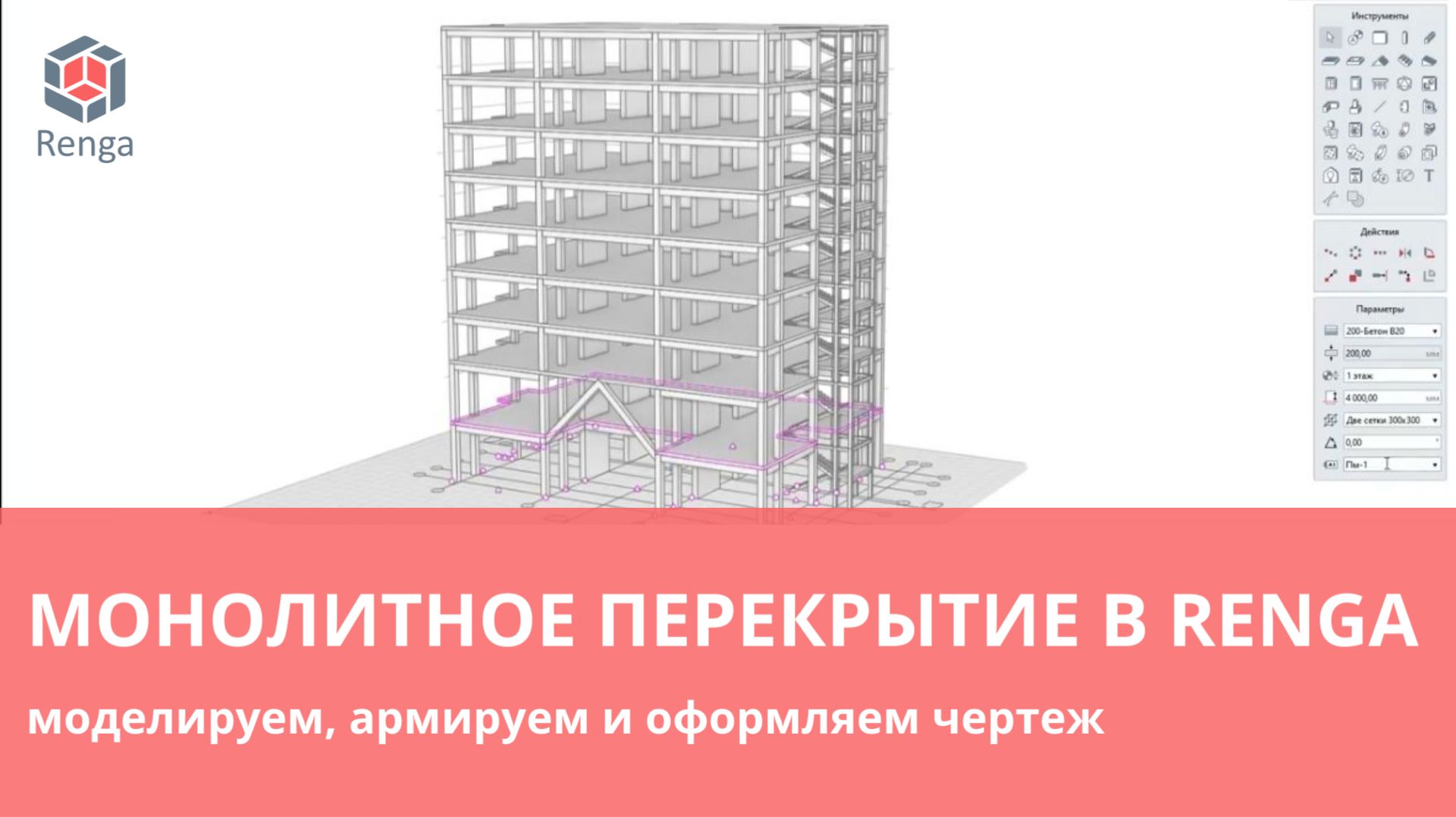

Как сделать монолитное перекрытие в Renga
Монолитные перекрытия в Renga: краткий гайд по работе Как моделировать, армировать и оформлять документацию монолитных перекрытий в Renga? Расскажем о ключевых инструментах и шагах! 1. Моделирование и создание отверстий ⏺ Используйте инструмент «Перекрытие» для создания монолитной плиты. ⏺ Для проёмов и отверстий применяйте инструменты «Проём» и «Отверстие». 2. Армирование ⏺ Автоматизированное армирование выполняется через стили армирования (настраиваются на панели «Параметры»). ⏺ Можно выбрать готовый стиль или создать свой, задав: - параметры верхней и нижней сетки; - технологическую арматуру; - защитный слой бетона; выпуски; ⏺ состав армирования. Для разделения автоматизированного армирования на отдельные стержни разместите объект в сборке и используйте инструмент «Создать арматурные стержни». Произвольное армирование (например, для усиления конструкций) выполняется с помощью инструмента «Арматурный стержень». 💪 Объединяйте отдельные стержни в группы для удобства работы 3. Оформление чертежа ⏺ Назначьте плите марку и разместите её на листе чертежа инструментом «Объект». ⏺ Для отображения армирования на чертеже переключитесь в визуальный стиль «Каркас». ⏺ Настройте стили отображения для детального или условного армирования. ⏺Добавьте оси, размеры и марки — и чертёж готов! 4. Работа с легендами ⏺ В шаблоне проекта уже есть настроенные легенды армирования и материалов. ⏺ Чтобы создать общую легенду: - добавьте тип объекта «Слой»; - создайте графы: «Обозначение», «Количество», «Масса», «Группировка»; - отметьте нужные графы для объектов и выполните группировку. 💡 Итог: Renga позволяет быстро и точно моделировать монолитные перекрытия, автоматизировать армирование и оформлять документацию! 🚀 Не забывайте изучать наше пособие (manual.rengabim.com/)! ◆ Ещё больше информации о системе Renga на нашем сайте → https://rengabim.com/ ◆ Запросить Renga для пилотного проекта → https://rengabim.com/download-trial/ ◆ О RENGA ОТ R&D в блоге → https://blog.rengabim.com/ ◆ Будь в курсе всех новостей от Renga Software: ВКонтакте: https://vk.com/rengabim Дзен: https://dzen.ru/renga Telegram: https://t.me/renga_bim Чат пользователей в Telegram: https://t.me/rengabimchat
